Manual de usuario
En esta sección encontrarás una descripción detallada de cada una de las funciones del programa. Se explica cómo crear, editar, visualizar y analizar un modelo de cimentación profunda, así como el uso de las distintas herramientas disponibles en la interfaz.
El objetivo de este manual es servir como referencia para comprender el funcionamiento completo del software, desde la configuración inicial del proyecto hasta la interpretación de los resultados. Puedes consultarlo en cualquier momento para resolver dudas específicas sobre el uso de una función o flujo de trabajo.
Crear nuevo modelo
En el panel izquierdo, haz clic en el botón para desplegar los tipos de modelo de la plataforma.
Haz clic en Cimentación superficial para desplegar las plantillas disponibles.
Selecciona la plantilla que mejor se ajuste a tu proyecto.
Tu modelo está listo para ser editado y ejecutado.
Actualmente se encuentran implementadas las siguientes plantillas:
- Pilote sencillo
- Grupo de pilotes
Cambiar nombre del modelo, duplicar y eliminar
En la lista de modelos del panel izquierdo, al pasar el cursor sobre uno de los modelos aparecerán tres opciones.
- - Cambiar nombre del modelo: Al hacer clic se habilitará la edición. Escribe un nuevo nombre y presiona enter o el botón .
- - Duplicar modelo: Automáticamente creará una copia del modelo.
- - Eliminar modelo: Mostrará un cuadro de confirmación de eliminación del modelo.
Parámetros de entrada

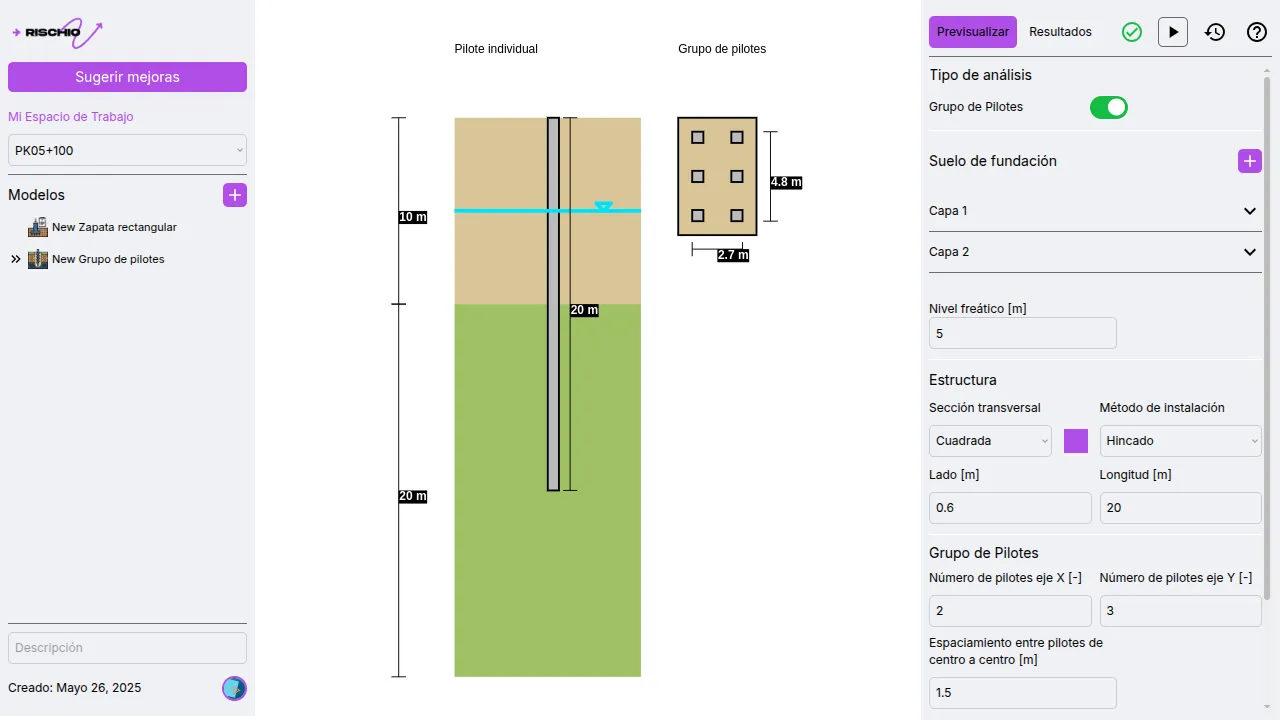

Los parámetros de entrada se encuentran en el panel derecho. Para ver en tiempo real las modificaciones al modelo debe estar activa la vista de Previsualización.
A continuación, se describe cada una de las opciones disponibles.
Tipo de análisis
Los tipos de análisis permiten agregar nuevos cálculos al momento de ejecutar el modelo.
Actualmente se encuentran disponibles los siguientes tipos de análisis:
- Grupo de pilotes
Suelo de fundación
El suelo de fundación se utiliza para calcular la capacidad portante del suelo. Soporta un múltiples tipos de suelo.

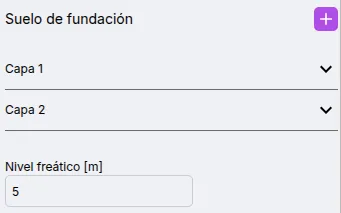

Los parámetros disponibles para el suelo de fundación son:
- Nivel freático
- Capas de suelo
Agregar y modificar capas de suelo
El suelo de fundación soporta múltiples capas de suelo.
Para agregar una nueva capa de suelo haz clic en el botón

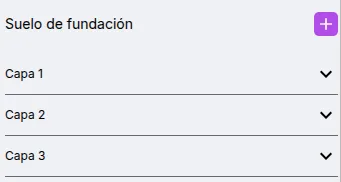

Una vez presionado, aparecerá una nueva capa de suelo en la lista.

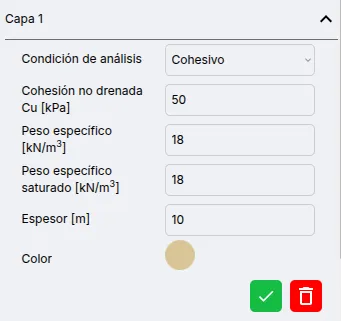

Para editar los parámetros de una capa de suelo haz clic sobre la capa en la lista. Ahora podrás ver y editar los parámetros disponibles.
Una vez editado, es necesario presionar el botón .
Para eliminar una capa de suelo, presiona el botón .
Los parámetros disponibles para las capas de suelo son:
- Tipo de suelo: Cohesivo y friccional.
- Cohesión no drenada
- Ángulo de fricción
- Peso específico
- Peso específico saturado
- Espesor
Estructura
Se contemplan estructuras rectangulares/cuadradas y continuas (corridas).

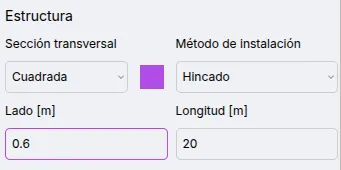

Los parámetros disponibles son:
- Sección transversal: Circular y cuadrado
- Método de instalación: Hincado y perforado
- Lado/Diámetro
- Longitud
Grupo de pilotes
Los grupos de pilotes se distribuyen de manera rectangular.

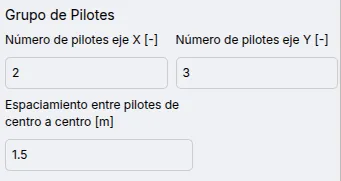

Los parámetros disponibles para los grupos de pilotes son:
- Número de pilotes eje X
- Número de pilotes eje Y
- Espaciamiento entre pilotes de centro a centro
Cargas
Las cargas permiten el cálculo del factor de seguridad.
Los parámetros disponibles son:
- Carga vertical
Ejecución del modelo
Para ejecutar el modelo presiona el botón ubicado en la parte superior del panel derecho.
Historial
Si has ejecutado un modelo y quieres volver a una versión anterior, presiona el botón para ver las últimas cinco versiones. Haz clic en el botón restaurar para volver a la versión que desees.
Verificación del modelo
El programa realiza algunas verificaciones antes de permitir la ejecución con el fin de minimizar la posibilidad de errores. Cuando un modelo es válido, el indicador de validación presentará el siguiente ícono .
Cuando el modelo presenta inconsistencias, el ícono será . Puedes hacer clic sobre el ícono para conocer detalles sobre las inconsistencias.
Las verificaciones implementadas son:
- La longitud del pilote debe ser inferior a la sumatoria de los espesores de las capas de suelo.
Resultados
Una vez se ha ejecutado el modelo, se pasará a la vista de Resultados. Si deseas volver a la previsualización del modelo, presiona el botón Previsualizar.
Los cálculos realizados se presentan en múltiples tarjetas según su enfoque.
Pilote individual

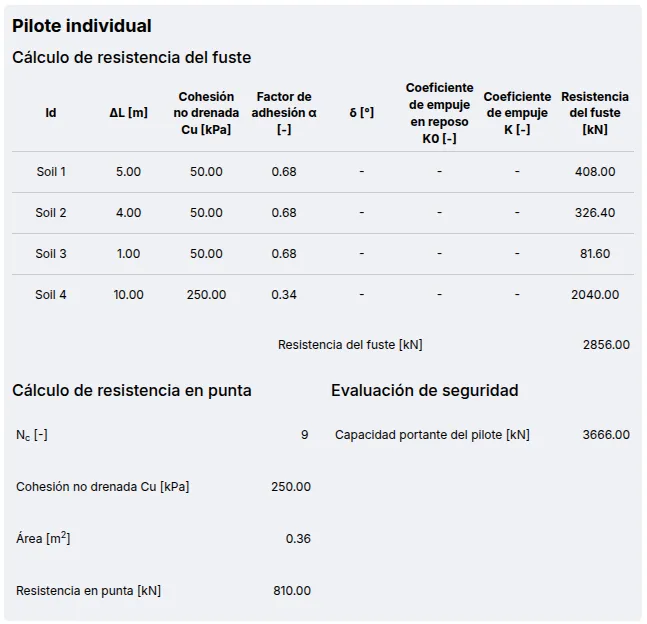

Se presenta el cálculo de la capacidad portante del pilote individual, incluyendo los parámetros de cada tipo de suelo para la resistencia por fuste, y la resistencia por punta. El factor de seguridad se compara contra un valor de 3.0.
Grupo de pilotes

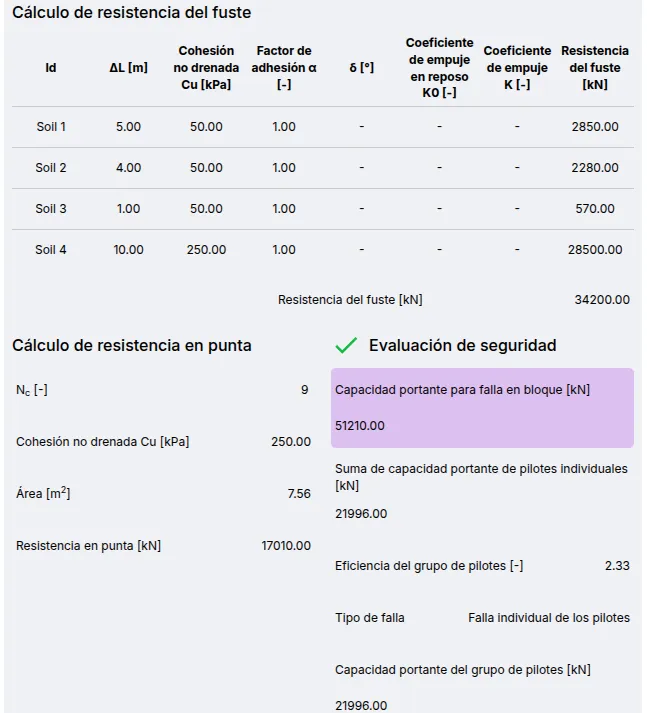

Presenta los resultados del cálculo de falla en bloque y eficiencia. El factor de seguridad se compara contra un valor de 3.0.
