Manual de usuario
En esta sección encontrarás una descripción detallada de cada una de las funciones del programa. Se explica cómo crear, editar, visualizar y analizar un modelo de muro de contención, así como el uso de las distintas herramientas disponibles en la interfaz.
El objetivo de este manual es servir como referencia para comprender el funcionamiento completo del software, desde la configuración inicial del proyecto hasta la interpretación de los resultados. Puedes consultarlo en cualquier momento para resolver dudas específicas sobre el uso de una función o flujo de trabajo.
Crear nuevo modelo
En el panel izquierdo, haz clic en el botón para desplegar los tipos de modelo de la plataforma.
Haz clic en Muro de contención para desplegar las plantillas disponibles.
Selecciona la plantilla que mejor se ajuste a tu proyecto.
Tu modelo está listo para ser editado y ejecutado.
Actualmente se encuentran implementadas las siguientes plantillas:
- Muro de gravedad: Cuenta con un solo elemento estructural.
- Muro en voladizo: Cuenta con dos elementos estructurales correspondientes a la pantalla y la zapata del muro.
- Muro de gavión de 2, 3, 4 y 5 niveles: Contiene bloques y considera el análisis bloque a bloque.
Cambiar nombre del modelo, duplicar y eliminar
En la lista de modelos del panel izquierdo, al pasar el cursor sobre uno de los modelos aparecerán tres opciones.
- - Cambiar nombre del modelo: Al hacer clic se habilitará la edición. Escribe un nuevo nombre y presiona enter o el botón .
- - Duplicar modelo: Automáticamente creará una copia del modelo.
- - Eliminar modelo: Mostrará un cuadro de confirmación de eliminación del modelo.
Parámetros de entrada
Los parámetros de entrada se encuentran en el panel derecho. Para ver en tiempo real las modificaciones al modelo debe estar activa la vista de Previsualización.
A continuación, se describe cada una de las opciones disponibles.
Tipo de análisis
Los tipos de análisis permiten agregar nuevos cálculos al momento de ejecutar el modelo.
Actualmente se encuentran disponibles los siguientes tipos de análisis:
- Bloque por bloque para gaviones: Este análisis calculará la estabilidad por volcamiento y deslizamiento para cada bloque en una estructura modular como los muros de gavión.

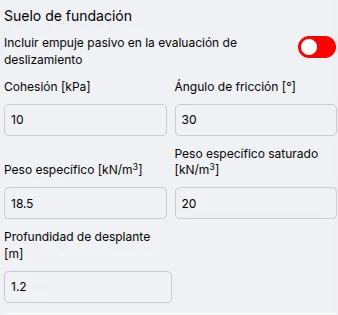

Suelo de fundación
El suelo de fundación se utiliza para calcular la capacidad portante del suelo y el empuje pasivo. Soporta un (1) tipo de suelo.
Los parámetros disponibles para el suelo de fundación son:
- Incluir empuje pasivo en la evaluación de deslizamiento: Calcula e incluye el empuje pasivo en el cálculo del factor de seguridad por deslizamiento. No se incluye para volcamiento ni para capacidad portante.
- Cohesión
- Ángulo de fricción
- Peso específico
- Peso específico saturado
- Profundidad de desplante
Relleno
El relleno del muro se utiliza para el cálculo del empuje activo que actúa sobre la estructura. Soporta múltiples capas de suelo.
Los parámetros disponibles para el relleno posterior del muro son:
- Ángulo de la superficie: Corresponde al ángulo de la superficie del relleno, el cual afecta la dirección del vector del empuje activo.
- Nivel freático
- Capas de suelo

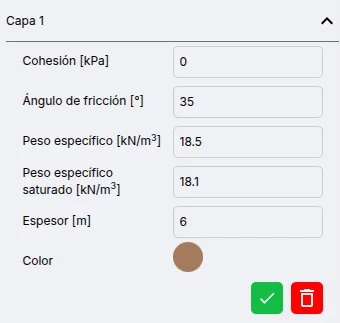

Agregar y modificar capas de suelo
El relleno del muro soporta múltiples capas de suelo.

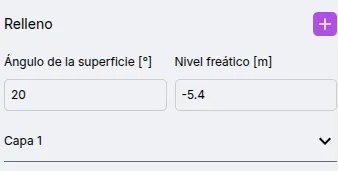

Para agregar una nueva capa de suelo haz clic en el botón

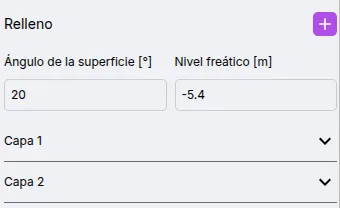

Una vez presionado, aparecerá una nueva capa de suelo en la lista.
Para editar los parámetros de una capa de suelo haz clic sobre la capa en la lista. Ahora podrás ver y editar los parámetros disponibles.
Una vez editado, es necesario presionar el botón .
Para eliminar una capa de suelo, presiona el botón .
Los parámetros disponibles para las capas de suelo son:
- Cohesión
- Ángulo de fricción
- Peso específico
- Peso específico saturado
- Espesor

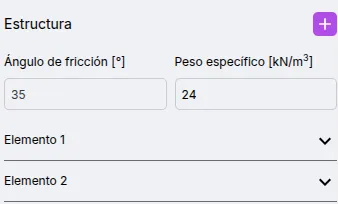

Estructura
La estructura del muro está conformada por elementos apilados.
Los parámetros disponibles para la estructura son:
- Ángulo de fricción: Solo para la evaluación de deslizamiento en gaviones. Permite calcular la fricción en la base.
- Peso específico: Correspondiente al material de la estructura.
Agregar y modificar elementos estructurales
Para agregar un nuevo elemento estructural haz clic en el botón

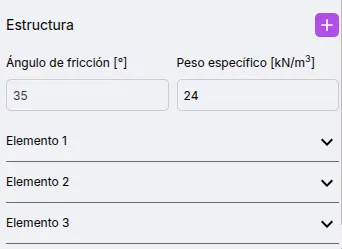

Una vez presionado, aparecerá una nuevo elemento estructural en la lista.

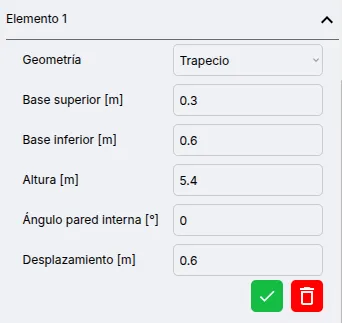

Para editar los parámetros de un elemento estructural haz clic sobre el elemento en la lista. Ahora podrás ver y editar los parámetros disponibles.
Una vez editado, es necesario presionar el botón .
Para eliminar un elemento estructural, presiona el botón .
Los parámetros disponibles para las capas de suelo son:
- Geometría: Permite seleccionar entre rectángulo y trapecio.
- Base superior: Solo para trapecio.
- Base inferior: Solo para trapecio.
- Altura
- Ángulo de pared interna: Solo para trapecio. El ángulo se mide desde la vertical y en sentido antihorario.
- Desplazamiento: Desplaza horizontalmente el elemento.
Ejecución del modelo
Para ejecutar el modelo presiona el botón ubicado en la parte superior del panel derecho.
Historial
Si has ejecutado un modelo y quieres volver a una versión anterior, presiona el botón para ver las últimas cinco versiones. Haz clic en el botón restaurar para volver a la versión que desees.
Verificación del modelo
El programa realiza algunas verificaciones antes de permitir la ejecución con el fin de minimizar la posibilidad de errores. Cuando un modelo es válido, el indicador de validación presentará el siguiente ícono .
Cuando el modelo presenta inconsistencias, el ícono será . Puedes hacer clic sobre el ícono para conocer detalles sobre las inconsistencias.
Las verificaciones implementadas son:
- La altura del relleno y la altura del muro deben ser iguales.
Resultados
Una vez se ha ejecutado el modelo, se pasará a la vista de Resultados. Si deseas volver a la previsualización del modelo, presiona el botón Previsualizar.
Los cálculos realizados se presentan en múltiples tarjetas según su enfoque.

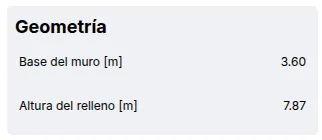

Geometría
Contiene los valores principales que definen la forma del muro:
- Base del muro (B)
- Altura del relleno (H’): Cuando el ángulo de la superficie del relleno es 0°, este valor corresponde únicamente a la altura de la estructura. Sin embargo, si el ángulo es mayor que 0°, se considera también el tramo de suelo que se encuentra sobre el muro, hasta alcanzar el borde externo de la estructura.

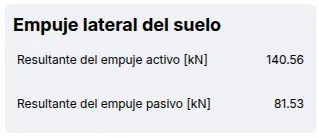

Empuje lateral del suelo
Presenta los empujes actuantes sobre el muro:
- Empuje activo: Corresponde al vector de empuje activo, cuya dirección sigue la inclinación de la superficie del relleno. Este se descompone en componentes horizontal y vertical para su análisis. También incluye la presión hidrostática en caso de que el relleno esté saturado.
- Empuje pasivo: Corresponde al vector de empuje pasivo incluyendo la presión hidrostática.

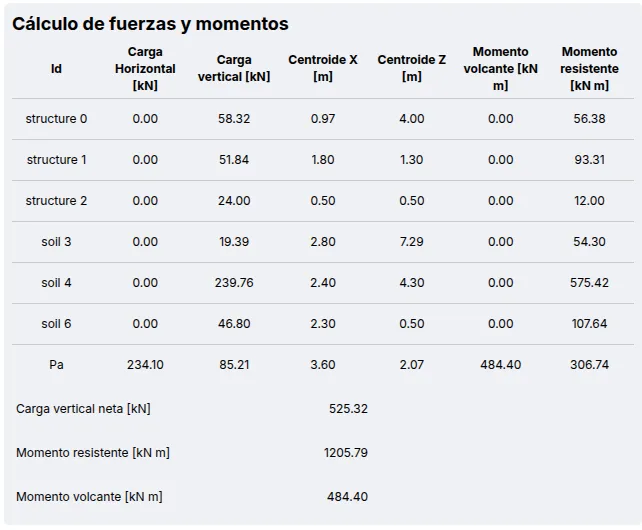

Cálculo de fuerzas y momentos
Presenta el cálculo de fuerzas y momentos para cada elemento que conforma el muro, incluyendo el suelo que se considere parte de la estructura. Posteriormente presenta un consolidado de carga vertical neta, momento resistente y momento volcante.

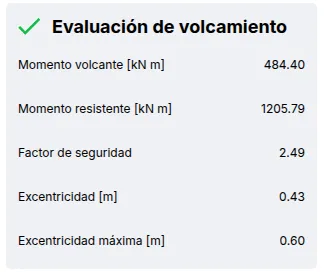

Evaluación de volcamiento
Basado en los resultados anteriores, se calcula el factor de seguridad y la excentricidad de la carga. El factor de seguridad se compara contra un valor de 2.0.

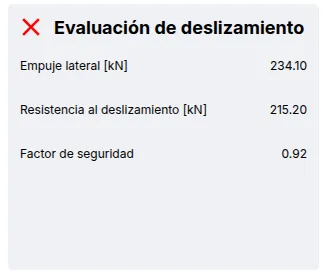

Evaluación de deslizamiento
Basado en los resultados anteriores, se calcula el factor de seguridad, el cual se compara contra un valor de 1.5.

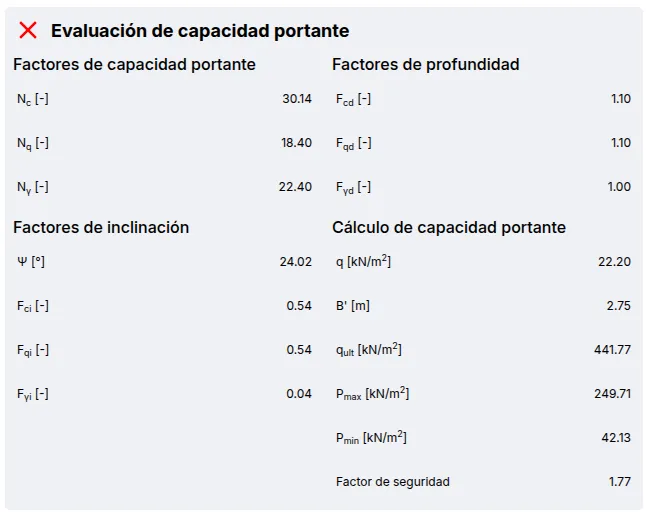

Evaluación de capacidad portante
Basado en los resultados anteriores, se calcula el factor de seguridad, el cual se compara contra un valor de 3.0.

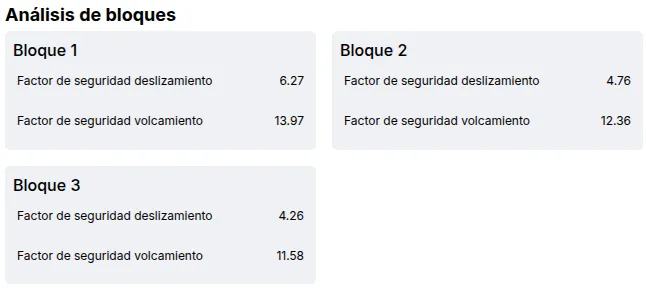

Análisis bloque por bloque
Presenta los resultados del análisis bloque por bloque.
