Manual de usuario
En esta sección encontrarás una descripción detallada de cada una de las funciones del programa. Se explica cómo crear, editar, visualizar y analizar un modelo de cimentación superficial, así como el uso de las distintas herramientas disponibles en la interfaz.
El objetivo de este manual es servir como referencia para comprender el funcionamiento completo del software, desde la configuración inicial del proyecto hasta la interpretación de los resultados. Puedes consultarlo en cualquier momento para resolver dudas específicas sobre el uso de una función o flujo de trabajo.

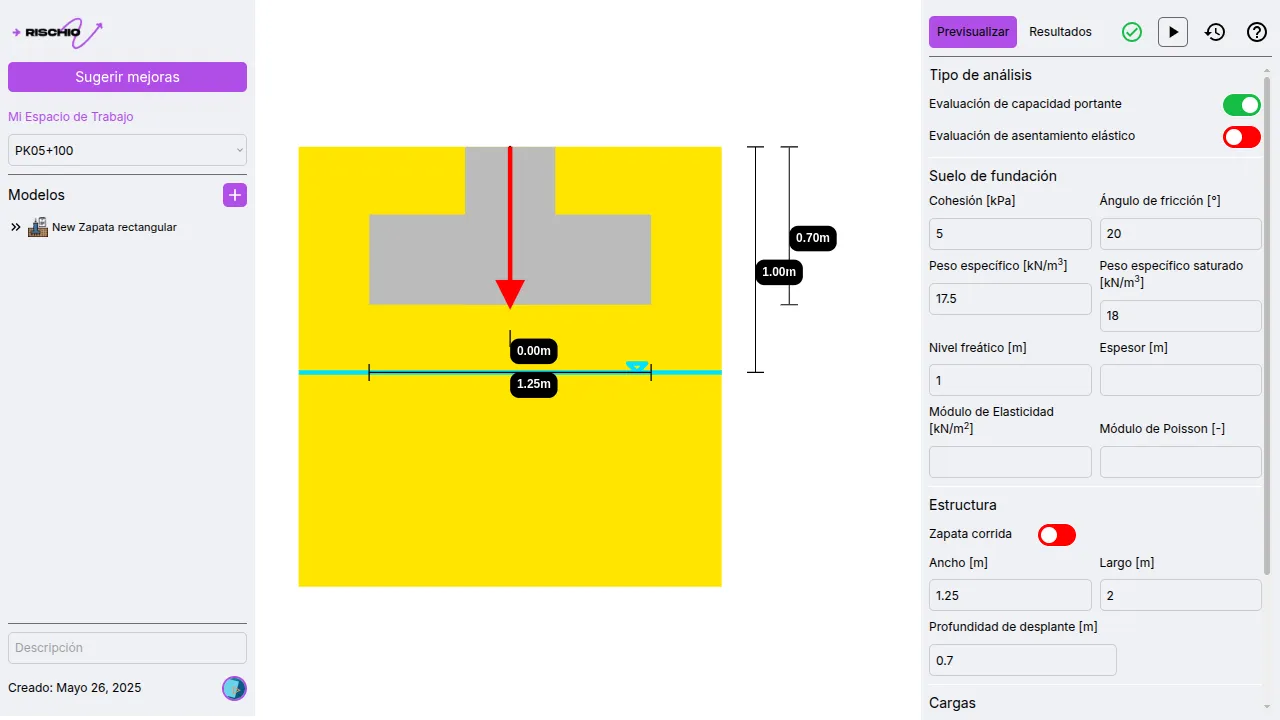

Crear nuevo modelo
En el panel izquierdo, haz clic en el botón para desplegar los tipos de modelo de la plataforma.
Haz clic en Cimentación superficial para desplegar las plantillas disponibles.
Selecciona la plantilla que mejor se ajuste a tu proyecto.
Tu modelo está listo para ser editado y ejecutado.
Actualmente se encuentran implementadas las siguientes plantillas:
- Zapata rectangular
- Zapata corrida
- Asentamiento elástico
Cambiar nombre del modelo, duplicar y eliminar
En la lista de modelos del panel izquierdo, al pasar el cursor sobre uno de los modelos aparecerán tres opciones.
- - Cambiar nombre del modelo: Al hacer clic se habilitará la edición. Escribe un nuevo nombre y presiona enter o el botón .
- - Duplicar modelo: Automáticamente creará una copia del modelo.
- - Eliminar modelo: Mostrará un cuadro de confirmación de eliminación del modelo.
Parámetros de entrada
Los parámetros de entrada se encuentran en el panel derecho. Para ver en tiempo real las modificaciones al modelo debe estar activa la vista de Previsualización.
A continuación, se describe cada una de las opciones disponibles.
Tipo de análisis
Los tipos de análisis permiten agregar nuevos cálculos al momento de ejecutar el modelo.
Actualmente se encuentran disponibles los siguientes tipos de análisis:
- Evaluación de capacidad portante
- Evaluación de asentamiento elástico: No disponible para zapatas corridas.

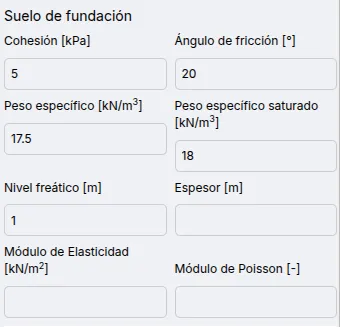

Suelo de fundación
El suelo de fundación se utiliza para calcular la capacidad portante del suelo. Soporta un (1) tipo de suelo.
Los parámetros disponibles para el suelo de fundación son:
- Cohesión: Solo para capacidad portante.
- Ángulo de fricción: Solo para capacidad portante.
- Peso específico: Solo para capacidad portante.
- Peso específico saturado: Solo para capacidad portante.
- Nivel freático: Solo para capacidad portante.
- Espesor: Solo para asentamiento elástico.
- Módulo de elasticidad: Solo para asentamiento elástico.
- Módulo de Poisson: Solo para asentamiento elástico.

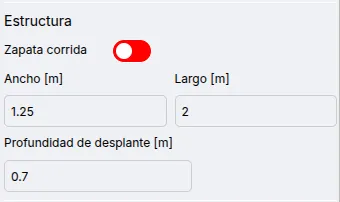

Estructura
Se contemplan estructuras rectangulares/cuadradas y continuas (corridas).
Los parámetros disponibles son:
- Zapata corrida
- Ancho
- Largo
- Profundidad de desplante

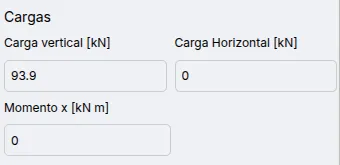

Cargas
Las cargas permiten el cálculo del factor de seguridad y la capacidad portante.
Los parámetros disponibles son:
- Carga vertical
- Carga horizontal
- Momento
Ejecución del modelo
Para ejecutar el modelo presiona el botón ubicado en la parte superior del panel derecho.

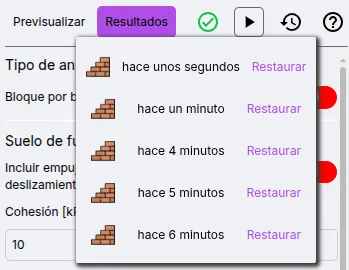

Historial
Si has ejecutado un modelo y quieres volver a una versión anterior, presiona el botón para ver las últimas cinco versiones. Haz clic en el botón restaurar para volver a la versión que desees.
Verificación del modelo
El programa realiza algunas verificaciones antes de permitir la ejecución con el fin de minimizar la posibilidad de errores. Cuando un modelo es válido, el indicador de validación presentará el siguiente ícono .

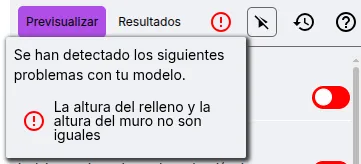

Cuando el modelo presenta inconsistencias, el ícono será . Puedes hacer clic sobre el ícono para conocer detalles sobre las inconsistencias.
Resultados
Una vez se ha ejecutado el modelo, se pasará a la vista de Resultados. Si deseas volver a la previsualización del modelo, presiona el botón Previsualizar.
Los cálculos realizados se presentan en múltiples tarjetas según su enfoque.

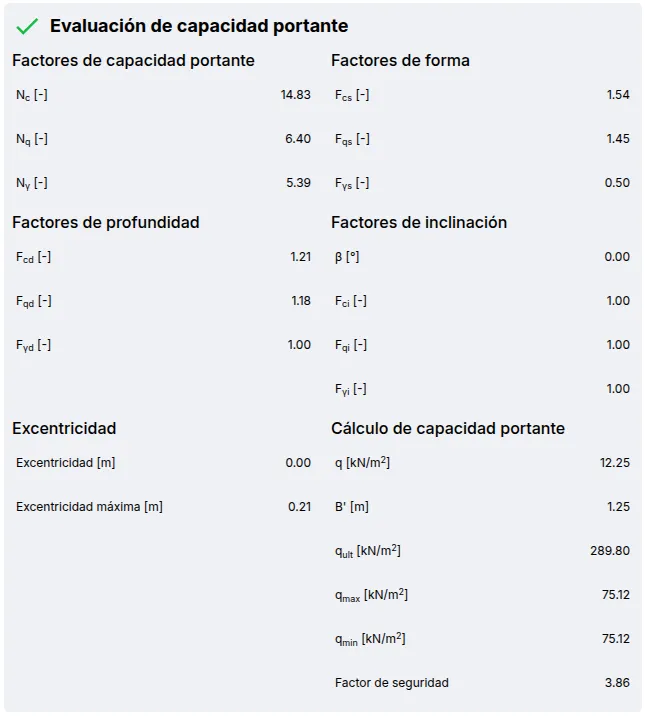

Evaluación de capacidad portante
Presenta el detalle de los parámetros requeridos para el cálculo de capacidad portante, junto con el factor de seguridad y verificación de excentricidad. El factor de seguridad se compara contra un valor de 2.0.

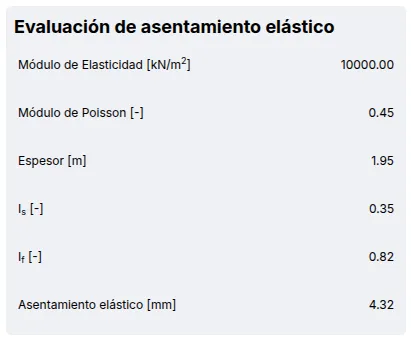

Evaluación de asentamiento elástico
Presenta los factores para el cálculo del asentamiento elástico.
