Cimentaciones superficiales vs profundas: ¿Cuál escoger?

La elección entre una cimentación superficial y una profunda es de las decisiones que más afectan el costo, el plazo y la seguridad de una obra. Instalar zapatas donde el suelo no las soporta termina en grietas, asentamientos y refuerzos costosos. Llevar pilotes donde bastaba una zapata quema presupuesto sin necesidad. La diferencia no la decide la costumbre ni el tipo de edificio: la decide el suelo.

Este artículo compara ambos sistemas por el mecanismo con el que transmiten las cargas, muestra cuándo cada uno es la respuesta correcta y deja un proceso de decisión ordenado para aplicar con los datos del estudio de mecánica de suelos. Si quieres profundizar en los tipos de cada familia, consulta la guía de cimentaciones superficiales y la de cimentaciones profundas.

¿Qué diferencia hay entre una cimentación superficial y una profunda?

Una cimentación superficial transmite las cargas de la estructura a las capas del terreno cercanas a la superficie. Una cimentación profunda las lleva hasta un estrato competente que puede estar varios metros más abajo, atravesando suelos débiles o compresibles.

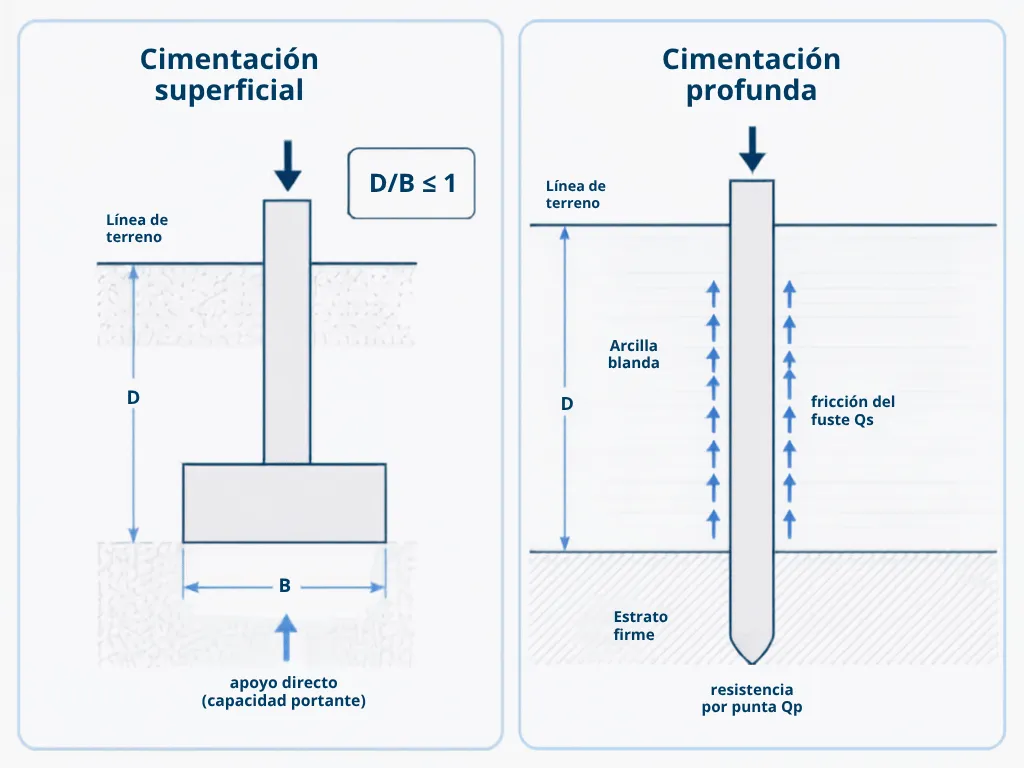

La clasificación suele apoyarse en la relación entre la profundidad de desplante $D$ y el ancho de la cimentación $B$. La convención más habitual considera superficial cuando el ancho supera la profundidad, es decir $D/B \leq 1$; hay autores que amplían el límite hasta $D/B = 4$. Usar un solo número como frontera rígida es engañoso: el criterio que de verdad separa ambos sistemas es cómo se apoya la carga en el terreno, no cuántos metros se excava.

• En una cimentación superficial el suelo de apoyo queda bajo la base del elemento (zapata o losa). Si ese suelo tiene buena capacidad portante y los asentamientos son admisibles, la solución más económica es esta.
• En una cimentación profunda el elemento (pilote, pila, pantalla, caisson) atraviesa los estratos débiles y trabaja apoyándose en punta, por fricción con el fuste, o por ambos mecanismos a la vez.

En español de la construcción también se habla de cimentaciones directas para las superficiales y de cimentaciones indirectas para las profundas. La definición de cimentación superficial (Wikipedia) recoge la misma idea: se considera superficial cuando el ancho de la base es mayor que su profundidad.

Cómo transmiten las cargas: la diferencia que importa

Las dos familias resuelven el mismo problema, transmitir las cargas al terreno de forma segura, pero con mecanismos distintos. Entender el mecanismo explica casi todas las demás diferencias: costo, equipo, riesgo y cuándo conviene cada una.

Apoyo directo en la cimentación superficial

La zapata o losa apoya sobre el suelo de desplante y reparte la presión de contacto. El diseño verifica dos cosas: que el suelo no falle por capacidad portante y que los asentamientos queden dentro de límites admisibles.

La capacidad portante última de una zapata se estima con la ecuación de Terzaghi:

$q_{ult} = cN_c + qN_q + 0{,}5\gamma B N_\gamma$

donde $c$ es la cohesión del suelo, $q$ es la sobrecarga efectiva a nivel de desplante, $\gamma$ el peso unitario, $B$ el ancho de la zapata y $N_c$, $N_q$, $N_\gamma$ factores de capacidad portante que dependen del ángulo de fricción del suelo. Para zapatas cuadradas se usan factores de forma (por ejemplo $1{,}3 cN_c$). La presión admisible se obtiene dividiendo $q_{ult}$ por un factor de seguridad, típicamente entre 2 y 3. En suelos cohesivos el criterio de asentamiento suele gobernar el diseño antes que la capacidad portante.

Punta y fricción en la cimentación profunda

Un pilote desarrolla resistencia por dos vías:

• Resistencia por punta: la carga se transmite al estrato resistente en la base del elemento. Un pilote apoyado sobre roca o suelo denso trabaja principalmente así.
• Resistencia por fricción (fuste): la carga se transfiere al suelo a lo largo de la superficie lateral del elemento. Los pilotes “flotantes”, que no alcanzan un estrato rocoso, trabajan por este mecanismo.

La capacidad última de un pilote es la suma de ambas contribuciones:

$Q_u = Q_p + Q_s = q_p A_p + \sum f_s A_s$

donde $q_p$ es la resistencia unitaria por punta, $A_p$ el área de la punta, $f_s$ la resistencia unitaria por fricción (adherencia suelo-elemento) y $A_s$ el área lateral. En suelos arcillosos saturados la resistencia por punta se estima con $q_p = 9c_u$ y la fricción con el método alfa ($f_s = \alpha c_u$), ambas para la condición no drenada a corto plazo. El hincado de pilotes prefabricados desplaza y comprime el suelo circundante, lo que aumenta la fricción disponible: es una de las razones por las que los pilotes hincados suelen mostrar más capacidad que los excavados en suelos similares, según documenta la Wikipedia sobre cimentaciones profundas (Piling).

Esta es la diferencia esencial: la cimentación superficial depende de la calidad de los primeros metros; la profunda los salta y busca apoyo más abajo. Todo lo demás, costos incluidos, deriva de ahí.

Diferencias principales: comparativa

¿Cuándo usar una cimentación superficial?

La cimentación superficial es la primera opción que se evalúa, porque es la más económica y rápida. Se justifica cuando se cumplen varias condiciones a la vez:

• El suelo cercano a la superficie tiene capacidad portante suficiente para la presión de contacto con un factor de seguridad razonable.
• Los asentamientos estimados, totales y diferenciales, quedan dentro de los límites admisibles según el código aplicable.
• El nivel freático está por debajo del nivel de desplante o su variación no compromete la estabilidad.
• Las cargas son bajas o moderadas: viviendas, bodegas, edificios de pocos pisos, naves ligeras.
• No hay taludes inestables, rellenos recientes ni suelos expansivos o colapsables en la zona de influencia.

Dentro de las superficiales hay una progresión que conviene conocer: si las zapatas aisladas o corridas cubren más de la mitad del área en planta, la losa de cimentación suele ser más eficiente. Y si la losa crece sin control para repartir una carga puntual grande, el suelo no está cumpliendo y conviene revisar la alternativa profunda, no agrandar más el plato.

¿Cuándo usar una cimentación profunda?

Se pasa a cimentación profunda cuando la solución superficial falla por resistencia, por deformación o por condiciones del sitio. Los casos más comunes:

• Suelo superficial blando o compresible: arcillas muy blandas, limos, turba, rellenos sueltos u orgánicos. La capacidad portante no alcanza o los asentamientos serían inaceptables.
• Cargas altas o concentradas: edificios altos, puentes, torres de transmisión, plantas industriales. La presión de contacto supera lo que admite el suelo superficial.
• Nivel freático alto o estructuras hidráulicas: cuando el agua domina la zona de apoyo. Los elementos profundos atraviesan la zona saturada y además resisten fuerzas de arrancamiento o empuje hidrostático.
• Esfuerzos laterales y de arrancamiento: estructuras expuestas a viento, sismo o empuje de tierras (muros, muelles, torres) necesitan elementos que desarrollen resistencia lateral y a tracción.
• Suelos expansivos o colapsables: arcillas que se hinchan o se hunden al cambiar la humedad. Llevar la cimentación por debajo de la zona activa evita los movimientos estacionales.
• Socavación y licuefacción: en puentes o en zonas sísmicas con arenas saturadas sueltas, la cimentación debe apoyar por debajo de la profundidad de socavación o del estrato licuable.
• Límites de propiedad y obras vecinas: cuando no se puede excavar cerca de la colindancia o se debe intervenir una estructura existente (micropilotes).

La Wikipedia sobre cimentaciones profundas resume las tres razones habituales: cargas de diseño muy grandes, suelo malo a poca profundidad y restricciones del sitio como los límites de propiedad.

Cimentaciones en taludes

Si la obra se apoya cerca de un talud o en terreno inclinado, la cimentación superficial debe verificar la estabilidad global del conjunto (deslizamiento del bloque suelo-cimentación) y respetar una distancia de retiro respecto al borde. Cuando el talud es inestable o el retiro no se puede cumplir, la solución profunda lleva el apoyo a un estrato competente alejado de la superficie de falla potencial. En taludes, la decisión nunca es solo de cimentación: la estabilidad del talud se evalúa junto con la del sistema de apoyo.

Criterios de selección: qué pedirle al estudio de mecánica de suelos

La elección no la hace el ingeniero estructural solo ni el constructor: la hace el proyecto con los datos del estudio de mecánica de suelos. Para decidir entre superficial y profunda necesitas del informe, como mínimo:

• Capacidad portante admisible del estrato de apoyo y el factor de seguridad empleado.
• Asentamiento esperado (total y diferencial) para la carga propuesta.
• Perfil de suelos con resultados de campo (SPT, CPT, veleta) hasta la profundidad de influencia.
• Nivel freático y su variación estacional.
• Tipo de suelo y su comportamiento: expansivo, colapsable, orgánico, licuable.
• Recomendación de desplante y del sistema que el geotecnista considera viable.

Con esos datos, el proceso de decisión se puede ordenar así:

1. Capacidad portante: ¿la presión de contacto admisible cubre la carga de la estructura con margen? Si no, descarta la superficial para ese estrato.
2. Asentamientos: ¿los asentamientos estimados están dentro de límites admisibles (del orden de 2 a 3 cm para estructuras convencionales, según el código)? Si el suelo es cohesivo blando, sospecha de entrada: allí manda el asentamiento, no la capacidad portante.
3. Aguas y entorno: ¿hay nivel freático alto, socavación, licuefacción, taludes o vecinos que limiten la excavación? Cualquiera de estos empuja hacia la solución profunda.
4. Dimensión relativa: si la zapata o losa requiere cubrir una fracción grande del área en planta, cambia de sistema: losa primero, y si la losa no controla, profunda.
5. Comparación económica: solo cuando dos sistemas cumplen técnicamente se compara costo; si solo uno cumple, la comparación sobra.

Señales de alerta en el perfil de suelos

Algunas reglas prácticas orientativas, no sustituto del juicio geotécnico: rellenos o suelos orgánicos en la zona de apoyo, conteos SPT muy bajos (del orden de 3 a 5 golpes) en los primeros metros, arcillas de consistencia blanda, o nivel freático a menos de 1 a 2 m del desplante, son motivos para esperar que la solución profunda gane. En el lado contrario, arenas o gravas densas con SPT alto a poca profundidad casi siempre permiten zapatas.

Alternativa a la cimentación profunda: mejorar el terreno

Hay un tercer camino que conviene tener en el radar: mejorar el suelo para que la cimentación superficial sea viable. Sustitución del material blando por relleno compactado, columnas de grava, compactación dinámica, precarga con drenes verticales o estabilización química pueden subir la capacidad portante y reducir asentamientos. Cuando el problema es de deformación y las cargas son moderadas, la mejora de terreno suele ganar en costo a la cimentación profunda.

La mejora de terreno no es gratis ni instantánea: tiene su propio estudio, su fase de obra y su verificación (pruebas de carga, control de compactación). Y cuando el estrato competente está simplemente muy profundo o la carga es demasiado grande, ninguna mejora razonable evita la cimentación profunda. Es una alternativa legítima para evaluar con el geotecnista, no una regla para saltarse el estudio.

Cimentaciones profundas por sustitución o por desplazamiento

Dentro de las profundas, el procedimiento constructivo define otra clasificación práctica que aparece con frecuencia en los buscadores:

• Por sustitución: se excava, se retira el suelo y se coloca el elemento en la excavación. Pilotes colados in situ, pilas, muros pantalla y caissons entran en este grupo. No desplazan el suelo circundante, lo que los hace adecuados cerca de estructuras existentes, pero la calidad depende del cuidado en la perforación y el vaciado.
• Por desplazamiento: el elemento se introduce hincándolo y desplaza el suelo a su paso. Pilotes prefabricados de concreto, acero o madera. El desplazamiento comprime el terreno y aumenta la fricción disponible, y la hinca proporciona además un control de capacidad por golpeo. A cambio, genera ruido y vibraciones que deben evaluarse en entornos urbanos.

Elegir entre ambos depende del suelo, del entorno y de la disponibilidad de equipos; el estudio de mecánica de suelos y la experiencia del contratista pesan tanto como el cálculo.

Ejemplo ilustrativo: decisión para una nave industrial ligera

Un caso con números redondos ayuda a ver cómo se encadena el razonamiento. Supongamos una nave ligera con columnas que transmiten 400 kN al terreno y dos escenarios de suelo posibles:

Escenario A: arena densa cerca de la superficie. El estudio reporta capacidad portante admisible de 200 kPa a 1,5 m de desplante. Área de zapata requerida: $400 / 200 = 2{,}0\ \text{m}^2$, unos 1,4 m × 1,4 m. Los asentamientos elásticos son pequeños. Resultado: zapata aislada, obra rápida y barata. Verificación con la ecuación de Terzaghi: la capacidad última de una zapata cuadrada de ese tamaño en arena densa supera con holgura $q_{ult} = qN_q + 0{,}4\gamma B N_\gamma$ con el factor de seguridad requerido.

Escenario B: arcilla blanda de 6 m sobre un estrato firme. Con una cohesión no drenada $c_u = 25$ kPa y la sobrecarga de desplante $q = 17$ kPa, la capacidad última de una zapata cuadrada es $q_{ult} = 1{,}3 c N_c + qN_q$. Con $N_c = 5{,}7$ y $N_q = 1$ para $\phi = 0$: $q_{ult} \approx 1{,}3 \times 25 \times 5{,}7 + 17 \approx 202$ kPa, que con un factor de seguridad de 3 deja una admisible de unos 67 kPa. La zapata necesitaría unos 6 m² (2,45 m × 2,45 m), y aún así el asentamiento por consolidación de la arcilla gobernaría el diseño. Resultado: la zapata crece sin parar y no resuelve el problema.

Opción profunda: un pilote de 0,4 m de diámetro y 10 m de longitud. Área de punta $A_p = \pi (0{,}2)^2 \approx 0{,}13\ \text{m}^2$; si la punta queda apoyada en un estrato con $c_u = 100$ kPa, $Q_p = 9 c_u A_p \approx 113$ kN. Fuste: con un coeficiente $\alpha = 0{,}7$ y un $c_u$ promedio conservador de 30 kPa a lo largo del fuste, $f_s = 21$ kPa sobre un área lateral $A_s = \pi \times 0{,}4 \times 10 \approx 12{,}6\ \text{m}^2$, lo que da $Q_s \approx 264$ kN. Con $Q_u = Q_p + Q_s \approx 377$ kN y un factor de seguridad de 2,5, la carga admisible ronda los 150 kN por pilote: tres pilotes por columna resuelven los 400 kN.

Los números son ilustrativos y redondeados; un diseño real usa parámetros del estudio de suelos, factores de seguridad según el código aplicable (eurocódigo, NTCC, ACI o el que rija) y verifica además el grupo de pilotes. Pero el patrón se repite: cuando el suelo superficial no aguanta, la zapata se agranda hasta el absurdo y la solución profunda aparece como la opción técnica, no como un lujo.

Preguntas frecuentes

¿Cuál es la diferencia entre cimentación superficial y profunda? La superficial transmite las cargas al suelo cercano a la superficie mediante apoyo directo (zapatas, losas). La profunda las lleva a estratos competentes más profundos mediante apoyo en punta y fricción del fuste (pilotes, pilas, pantallas). La diferencia real está en el mecanismo de carga, no en un número de metros.

¿Qué profundidad tiene una cimentación superficial? Suele ubicarse entre 0,5 m y 4 m de desplante, y se considera superficial cuando el ancho de la base es mayor o igual que su profundidad ($D/B \leq 1$, con variantes hasta $D/B = 4$ según el autor). Lo decisivo es que el suelo de apoyo quede cerca de la superficie.

¿Cuándo se usa una cimentación profunda? Cuando el suelo superficial es blando, compresible o con baja capacidad portante; cuando las cargas son altas o concentradas; con nivel freático alto; en suelos expansivos o colapsables; ante socavación o licuefacción; y cuando el espacio o las estructuras vecinas impiden una excavación amplia.

¿Qué es mejor: zapata o pilote? Depende del suelo y de la carga. Si el suelo de los primeros metros soporta la estructura con asentamientos admisibles, la zapata es la mejor opción porque es más barata y rápida. El pilote se vuelve la mejor opción cuando la zapata falla por capacidad portante o por asentamientos, no antes.

¿Se puede usar cimentación superficial en suelo arcilloso? Sí, si la arcilla es firme y los asentamientos quedan dentro de límites admisibles. En arcillas blandas el asentamiento por consolidación suele gobernar y la opción recomendable pasa a ser la cimentación profunda o la mejora del terreno.

¿Qué información necesito para elegir el tipo de cimentación? Un estudio de mecánica de suelos con capacidad portante admisible, asentamientos esperados, perfil de suelos, nivel freático y comportamiento del suelo (expansivo, colapsable, orgánico), más las cargas de la estructura. Con eso se aplica el proceso de selección; sin eso, cualquier decisión es una conjetura.

Cálculo con software

Cuando el informe geotécnico entrega los parámetros, el dimensionamiento se hace con cálculo. En Rischio.io tienes herramientas para ambas familias: cimentación superficial y cimentación profunda, que calculan capacidad portante y asentamientos mostrando todos los parámetros utilizados. Para un panorama más amplio de herramientas, revisa la guía de software para ingeniería geotécnica.

Regístrate gratis y prueba la plataforma.

Conclusión

La decisión entre cimentación superficial y profunda se reduce a una pregunta: ¿el suelo cercano a la superficie puede soportar la estructura con seguridad y sin asentamientos excesivos? Si la respuesta es sí, la superficial gana en costo y plazo. Si es no, la profunda deja de ser una opción cara y pasa a ser la solución técnica, con la mejora de terreno como alternativa legítima cuando el problema es de deformación. Ninguna fórmula reemplaza al estudio de mecánica de suelos: los criterios de este artículo son el orden de la decisión, y los números del informe son la materia prima.
